隨著社會的高速發展，電力行業改革的進一步加速，社會用電量日益劇增，如何為變電站安全經濟運營提供助力，是迫在眉睫的問題。電力生產始終以“安全第一”為目標，建設國家電網變電站輔助監控管理系統，提供變電站一體化輔助監控運維方案，能及時發現站房環境隱患，實時掌控控制設備運行安全的環境因素，預防事故發生。

       目前，變電站運維管理的工作質量高低，直接影響了電力系統運行的安全性和穩定性。一旦運維管理工作質量下降，出現停電現象，從而降低電力企業的經濟效益，對用戶造成巨大的經濟損失，對社會產生不良影響。因此深入研究變電站的輔助監控運維系統，將大幅度提升運維工作質量和工作效率，從而提高企業的經濟效益和保障社會的穩定發展。

【現狀分析】

       經濟的發展，促進社會對電力的需求也逐漸增加，這有效地推動了電力企業的發展。變電站的正常運行對日常生活、工業生產、農業生產都有深遠影響，隨著社會發展得越來越迅速，更是對國家基礎設施發展起著關鍵的作用。變電站是一個龐大的供電系統，在這一系統的整體運行過程中，包含了變電站許多運行維護工作。綜合來講，變電站的整體運行過程比較復雜，特別是在變電站的運行中因為系統的龐大和繁雜，經常會出現各種各樣的問題，使變電站的正常運行受到阻礙，所以相關技術操作人員一定要定期對變電站運行維護。目前由于各地區沒有統一的管理方式，導致地區管理差異化很大，同時由于管理都在線下進行，缺少有效監督、效率低下，還存在部分安全風險。

【變電站運行維護工作現狀】

        由于變電站規模小，地理位置偏遠，長期處于無人值守管理狀態。平時的運維保障，僅靠任務巡檢在進行。往往工作人員巡視檢查不到位，在設備運行維護過程中，未能做到及時發現問題。要做到對設備進行定期巡視、檢查，及時發現并處理設備故障或隱患，以保證設備安全正常的運行。但部分工作人員容易忽視巡視、檢查工作的重要性，通常他們會認為設備在運行就不需要檢查，或者等出現故障了再檢修就行；還有很多人在巡查時走過場、敷衍了事、忽略細節，對待設備運行情況巡查工作非常不認真，最后使許多小的問題慢慢轉化成大問題，嚴重的還可能造成重大事故；還存在一些巡查部門在工作分配與人員安排方面不合理，有的巡查區域人員安排富余，有的巡查區域卻無人問津，經常會有電力設備沒有巡檢到的現象發生。

        沒有環境數據采集相關傳感器的應用，導致運行環境數據缺失，沒有相關預警機制，發現問題的手段比較單一，也很難及時精準發現潛在風險。如風速、浸水、室內溫濕度等。

        在信息化高速發展的當今，物聯網技術應用已經成熟，未來在變電站輔助運維監控系統中加入物聯網技術已成發展的重要趨勢。沒有物聯網技術的應用，變電站的運行維護無法集中統一管理，無法科學制定運維工作任務。

        系統集成是一項細致復雜的工作，系統集成沒有做好，事關信息化建設的成果能否被最大化利用?，F(xiàn)在各信息化子系統，前期由于建設單位不同，未能進行有效系統集成，造成部分資源未能物盡其用出現浪費。如監控、門禁等。

【建設原則】

標準化及規范化：選擇符合工業標準的網絡通信協議、操作系統、網管平臺和應用軟件。采用標準化、規范化進行設計，使變電站具有便捷性、開放性、安全性、可靠性，保證用戶在變電站內能夠進行應用。

先進性及成熟性：為了保證整個變電站系統的先進性、運行的可靠性，變電站內所用的設備、輔材以及軟件產品，我們選擇技術先進、有技術保證的，并得到廣大用戶認可的產品。

安全性及可靠性：變電站管理是一個相對復雜和相對公開的系統，需在軟件和硬件兩方面采取措施以保證整個管理系統安全、可靠地運行。首先保證硬件基礎設施的安全性與可靠性，另外，管理系統可采用數據加密和設置優先權限等手段實現系統的安全性。

優化性能價格比：在滿足系統性能、功能以及考慮到在可預見的系統先進性的條件下，盡量使得整個變電站管理系統的投資合理，以便構成一個性能價格比優化的管理系統。

【應用價值】

降低運營成本：實現站房智能監控，提高了管理效率，減少了人工巡檢工作量，為配電網企業降低了人力成本。在此過程中，可以提前預測潛在的風險，提前介入，降低了事故處理成本。

打造現代化輔助運維平臺：物聯網技術的應用，為新型現代化變配電站房的智能化、可視化、自動化、互動化做有效支撐。

立體監管模式：實現站端、主站兩級垂直監管。

提高變電站管理質量：對運行設備進行24小時不間斷的數據采集監控，隨時反映設備運行狀況，實現對異常運行的及時報警。變電站一體化輔助運維方案利用標準協議，實現了各系統之間的信息共享和系統間的互聯，滿足了電力行業的標準化和智能化應用。

【系統及方案介紹】

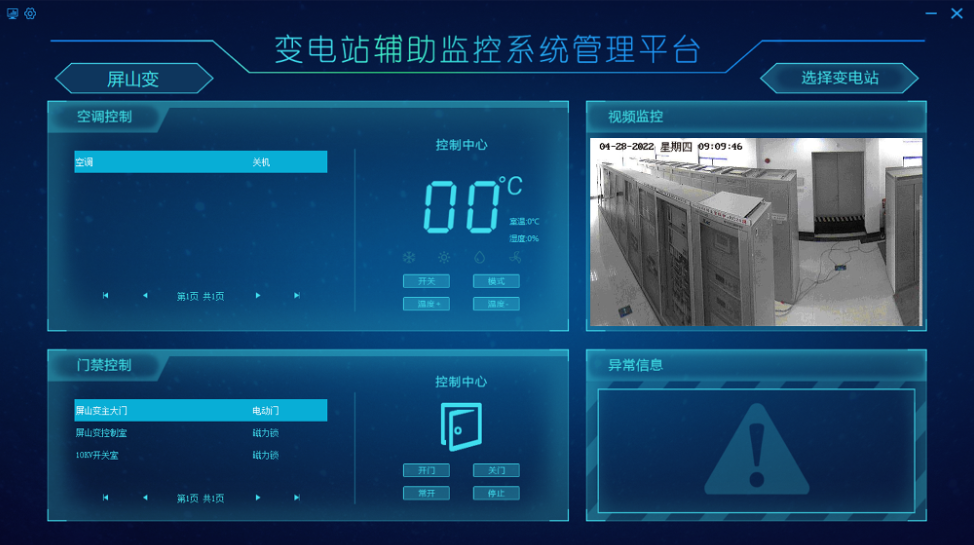

       易優思變電站輔助運維監控管理平臺是根據電力、電信、海關、銀行、水利等用戶提出的關于無人值守機房遠程綜合管理需求而進行設計開發的輔助運維系統。平臺通過計算機技術、圖像數字化技術及物聯網技術的應用，結合系統集成實現將無人變電站集中監控、統一管理。平臺采用B/S、C/S混合架構，突破地域空間的限制，滿足用戶在各種環境下的使用。

       易優思變電站輔助運維監控管理平臺由門禁系統、監控系統、空調控制系統、浸水檢測系統、風力檢測系統、室內環境檢測系統、數據展示系統組成。

【空調系統】

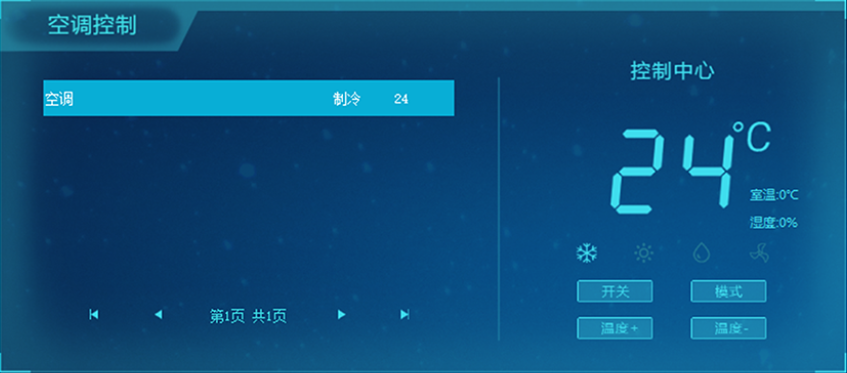

主要是對各個變電站分站內的空調，實現集中統一控制，可以實現遠程開、關，模式設置、溫度調節，做到真正空調無需人現場管理。

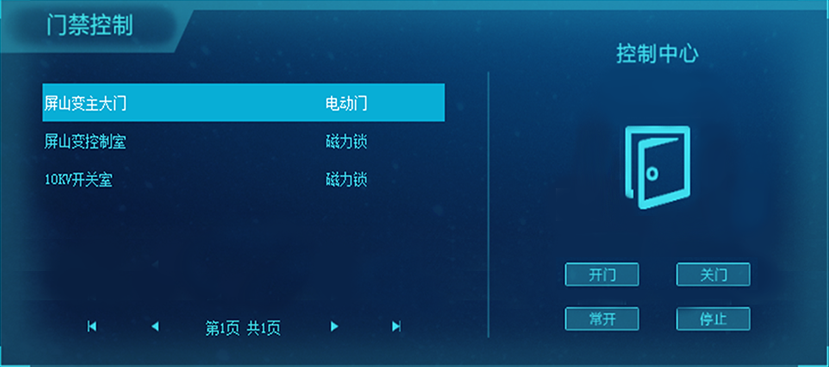

【門禁系統】

變電站主要平時是無人值守管理模式，但也需要正常的進行設備維護及檢修。原來采用鑰匙開門，但鑰匙的使用在管理上不夠靈活和安全，還存在丟失，導致責任不明確等客觀因素存在。因此分站的開放運行必須做到安全有保障，在分站安裝有效的門禁系統十分必要。

門禁系統建設原則：

①實現進入變電站的權限可控；

②實時動態掌握實驗室使用人的真實身份。

③與監控系統對接，可以通過視頻遠程核實進入變電站人員信息。

【浸水檢測系統】

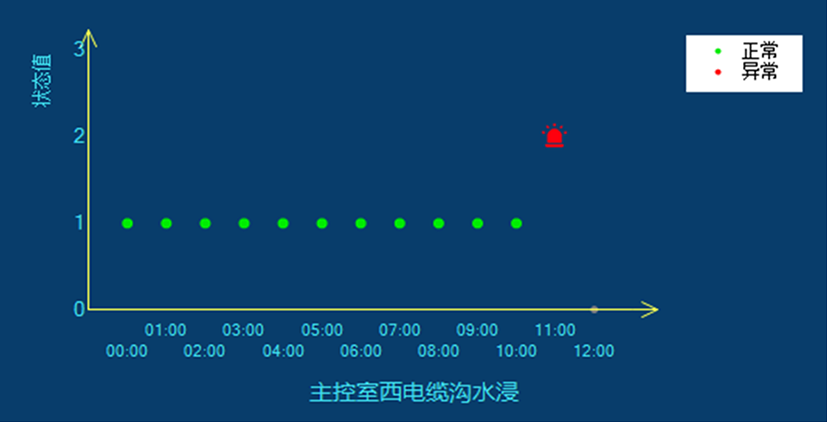

主要是對各變電站的線纜溝內安裝浸水檢測傳感器，實現集中統一采集傳感器實時數據，實現數據實時展示，還可設置預警閥值實現動態預警，還可以通過浮球開關聯動排澇泵自動工作。

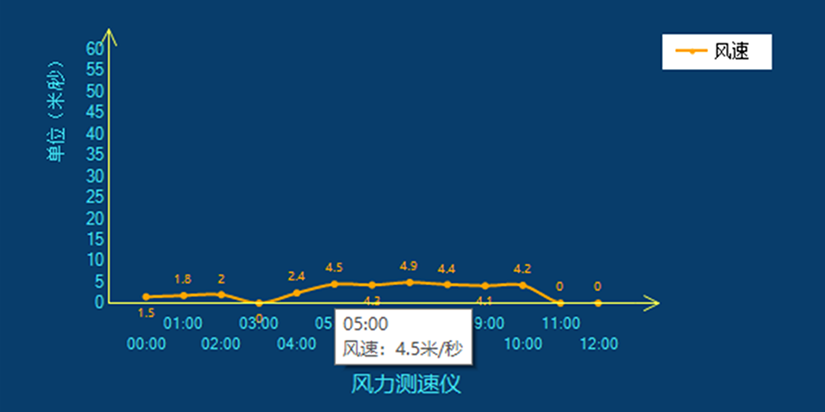

【風力檢測系統】

主要是對各變電站的線纜溝內安裝浸水檢測傳感器，實現集中統一采集傳感器實時數據，實現數據實時展示，還可設置預警閥值實現動態預警，還可以通過浮球開關聯動排澇泵自動工作。

【監控系統】

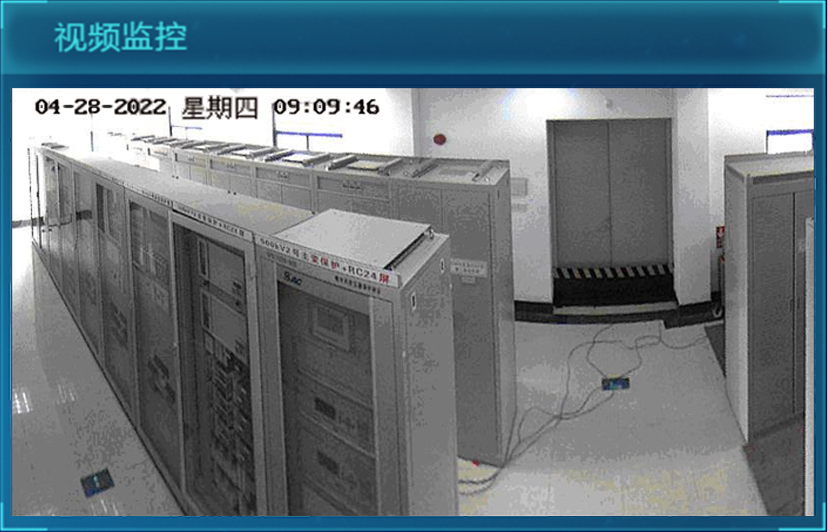

主要是對各個變電站入口處進行監控，系統采用全數字高清攝像機。在監控機房設控制臺，承擔整個系統的控制，并用以監視相關防區的圖像。

監控系統建設原則：

①每個變電站設計在變電站入口主門安裝1臺網絡攝像機。

②監控后端存儲采用1臺16路的硬盤錄像機，存儲視頻，儲時間為一個月。

【室內環境檢測系統】

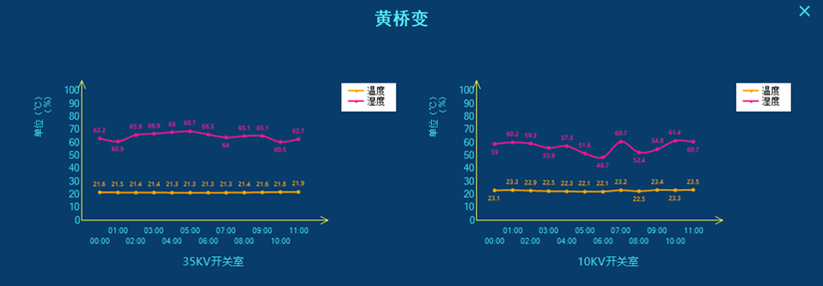

主要是對各變電站的功能室安裝溫濕度檢測傳感器，實現集中統一采集傳感器實時數據，實現數據實時展示，還可設置預警閥值實現動態預警提示，可以根據需要聯動空調系統自動調節至需要模式和溫度。

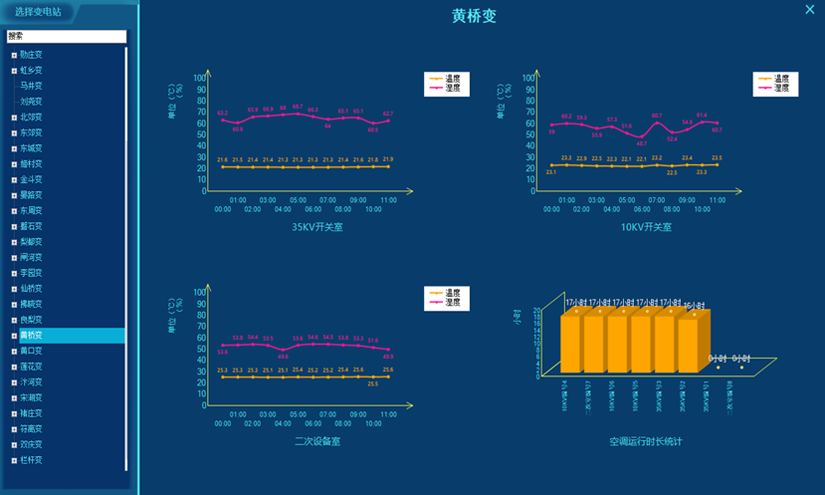

【數據展示系統】

可以動態展示各變電站實時運行數據，數據包括功能室環境、風力檢測、浸水檢測以及空調運行時長等。

數據展示系統建設原則：

①變電站、功能室、空調設備可以隨意切換進行展示，根據對應級別展示對應數據圖表。

②數據展示的顯示載體采用LED顯示屏設計，室內全彩設計為尺寸5*3米，LED 顯示亮度為750Cd/m2，色溫為6500K，不容易受到場景的光線影響。對比度為7500：1多角度觀看當中有著足夠的顯示效果。

【系統網絡拓?fù)鋱D】

       易優思變電站輔助監控運維管理平臺的門禁系統和監控系統使用以太網進行連接，風力檢測、浸水檢測、室內溫濕度檢測前端使用485總線進行組網，再通過485轉成以太網進行并網，形成完善的網絡架構。

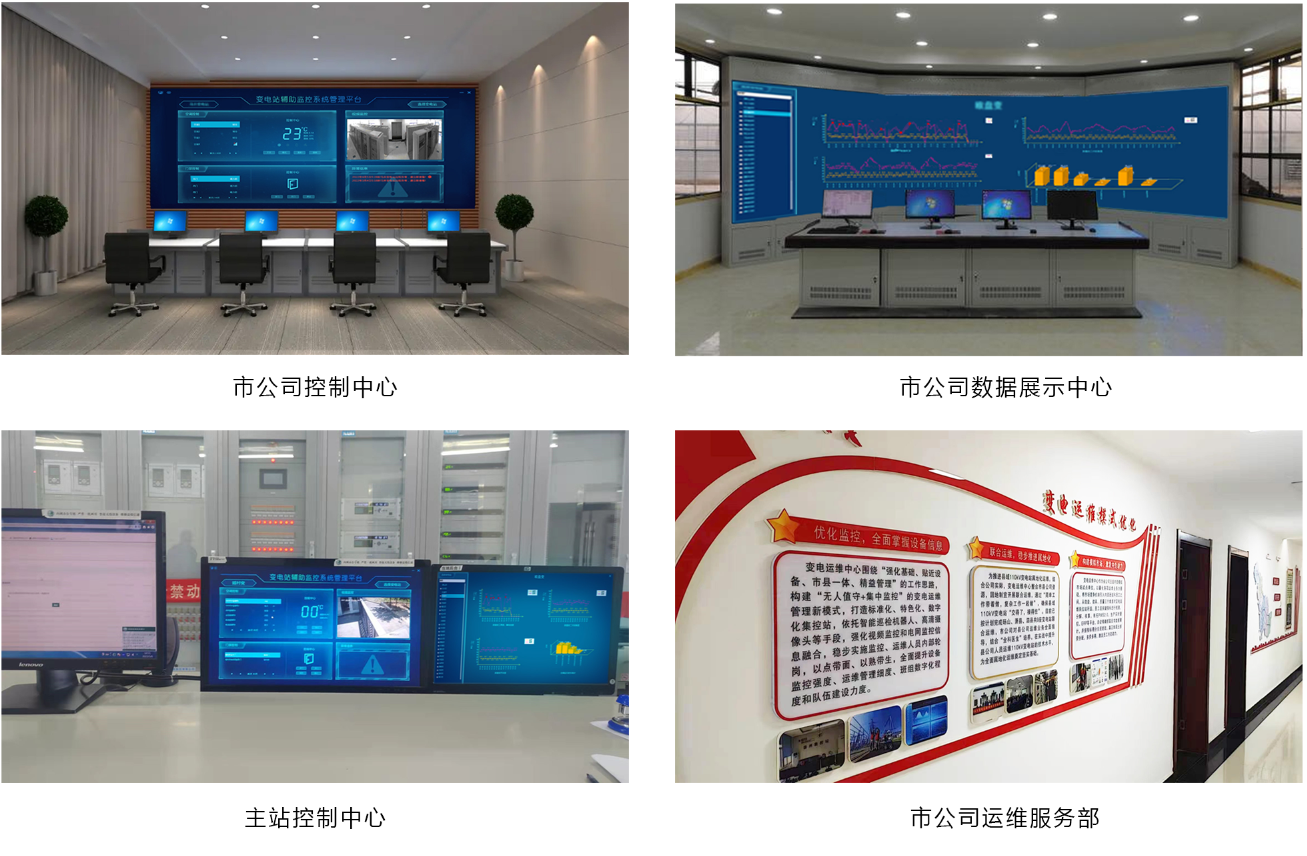

【應用場景】
